Stappenplan

Stappenplan cleanroom voor een driedimensionaal maatpak.
Een Highcare wordt in samenspraak met u ontworpen en opgebouwd uit metalen modulaire wanden, plafonds en technische luchtbehandelingsinstallatie. De eerste stap in het stappenplan; een goed digitaal ontwerp


ontwerp proces

Het ontwerpproces verloopt snel en kan in enkele dagen gereed zijn. Het is niet 100% ‘klaar’ maar benaderd het eindresultaat. U kijkt al door een digitale bril naar uw ontwerp en ontvangt een eerste prijsindicatie. Tijdens het vervolgproces vullen we het digitale schetsplan aan met verbeteringen.


digitaal

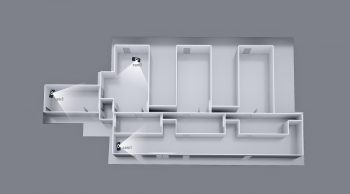

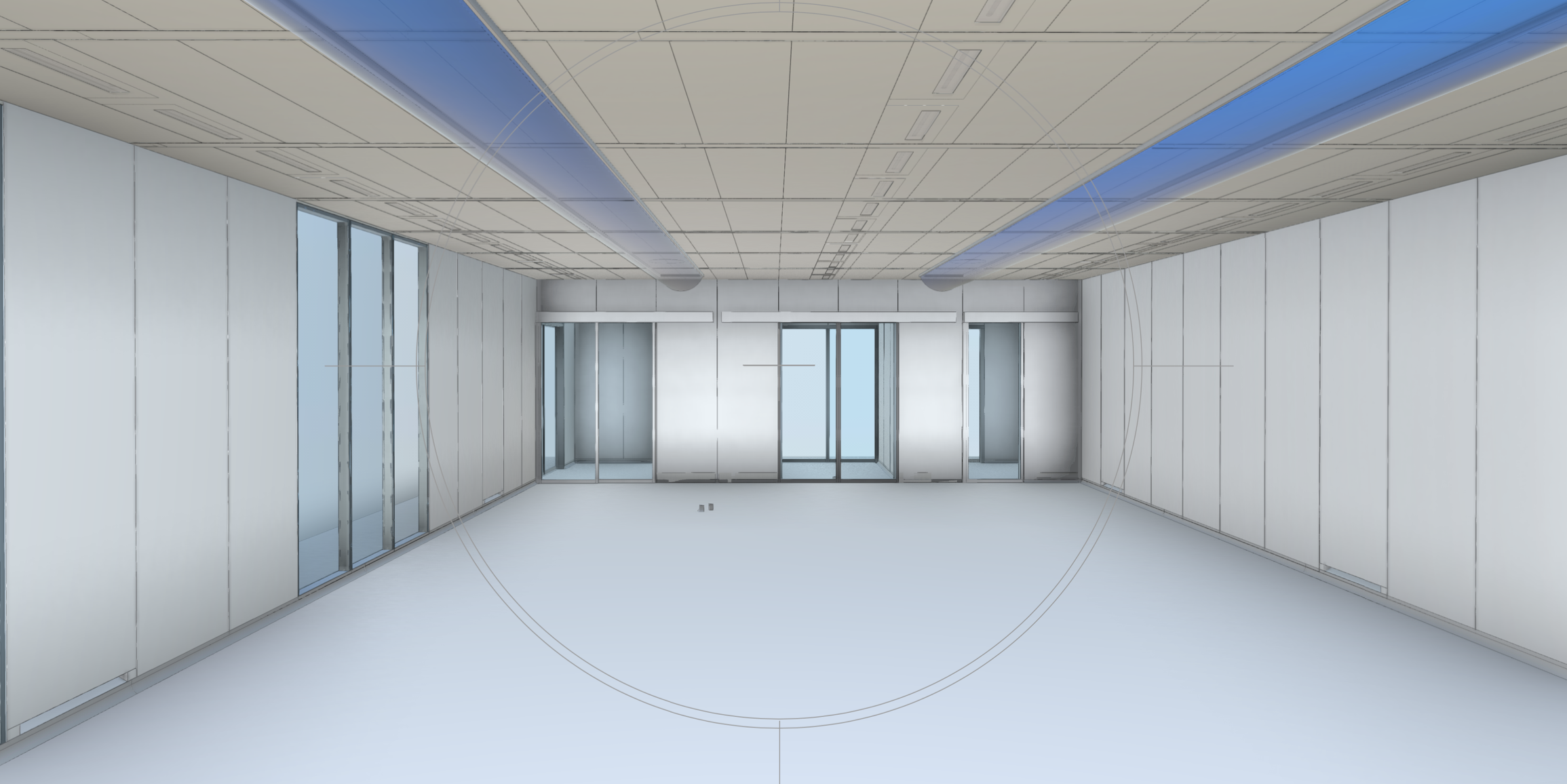

We tekenen digitaal een eerste ontwerp van uw cleanroom. Dit driedimensionaal tekensysteem met wanden, ramen, schuifdeuren en plafonds geeft een realistisch eindresultaat. Via e-mail ontvangt u een hyperlink en kunt u zelf door het ontwerp ‘lopen’.


vlak en strak

Een praktisch voordeel van dit metalen systeem is de maatnauwkeurigheid, strakke aansluitingen zijn eenvoudig luchtdicht uit te voeren. De cleanroom heeft een luxe strakke uitstraling.


prefabriceren

Alles wordt digitaal is getekende wordt uiteindelijk geprefabriceerd op de bouwplaats aangeleverd. Het altijd passende systeem laat zich simpel monteren, de metalen onderdelen sluiten in één vlak strak aan tegen ramen en schuifdeuren, het maakt de ruimte geschikt als ‘dry room’ (extreem lage luchtvochtigheid).



reproduceerbaar

Alvorens we starten aan het stappenplan, een HIGHCARE is modulair samengesteld uit vervangbare reproduceerbare onderdelen.


lease is een sterke eigenschap

Het systeem is verplaatsbaar en daarom is een Highcare te leasen.



state of the art

Volgens de laatste stand der techniek is elk ontwerp geoptimaliseerd en aangepast en geschikt voor een internationaal ISO certificaat dat jaarlijks dient te worden gecertificeerd.



samenvatting

De cleanroom is op afstand -remote- te bedienen. De flush luchtstroom, de inerte materialen, de brandwerendheid (geen PUR, PIR of PS), holle wanden voor leidingen, de grote glazen gevelelementen voor een overzichtelijke prettige werkomgeving, automatische schuifdeuren, in een recht vlak strakke wanden en ramen, met led-licht als ‘daglicht’ en alles demontabel en verhuisbaar.



Algemeen

Waarin is deze cleanroom van HIGHCARE uniek:

• speciale luchttechniek spoelt de ruimte volledig schoon,
• synergie tussen luchttechniek, metalen wanden en plafonds is de kracht van een Highcare
• eenvoudig schoon te maken de binnen afwerking is vlak en strak,
• leidingen bevinden zich in de holle wanden of boven het plafond,
• de logisch opbouw, een vast stramien van 900 x 900 mm,
• wanden en plafonds zijn simpel te openen
• het modulaire systeem bestaat uit unieke luchttechniek die de ruimte volledig schoonspoelt,
• ramen en wanden liggen in een vlak en zijn flush,
• de gefilterde lucht komt overal,
• een state of the art airconditioning EU-gecertificeerde topkwaliteit
• en op aanvraag met een UVC-unit tegen het Corona- of Noro-virus en andere micro-organismen.



Scherp geprijsd

Van Schetsontwerp tot 3D bouwproces. De eerste stap in het stappenplan is het in beeld brengen van uw wensen, door het maken van een 3D ontwerptekening. Met dit eerste concept stimuleren we het ontwerpproces. Via een hyperlink kunt u meekijken naar de vorderingen. Het schetsontwerp wordt in overleg met u verder digitaal uitgewerkt. Dit proces verloopt snel en binnen enkele dagen krijgt u een duidelijk beeld van het ontwerp. U loopt als het ware digitaal door de 3D ruimtes. HIGHCARE kiest voor geschikte materialen en is scherp geprijsd, maar doet geen consessies als het gaat om: inertie, sanitair, flush en of brandveiligheid. Door een intensieve interactie over nadere details krijgt het ontwerp gestalte. HIGHCARE draagt graag kennis over en door de nauwe samenwerking groeit deze kennis wederzijds en daarmee de kwaliteit van het ontwerp. Door deze werkwijze ontstaat in een kort tijdbestek een cleanroom.



Verhuizen, demontabel

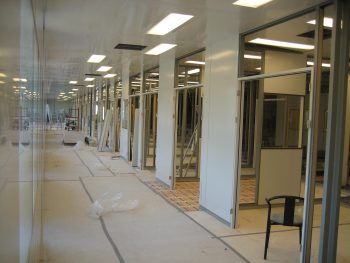

Dit cleanroom-systeem is volledig demontabel en verplaatsbaar. Er bestaat een stappenplan voor zowel de montage als demontage; alle ruimtes zijn aan te passen, maar ook te verhuizen. Opvallend is gladde afwerking van de binnenzijde met vlakke gesloten naden en een strakke overgangen tussen ramen, wandsegmenten en plafonds. De plafonds en wanden horen bij elkaar en vormen een systeem.



Sale Leaseback, economische levensduur

HIGHCARE is geschikt voor een ‘sale en leaseback’ constructie omdat het systeem volledig demontabel is en eventueel her te gebruiken. Alleen de vloerbedekking vormt hierop een uitzondering, die is nagelvast verbonden met het gebouw.



Flexibel

Mocht een paneel beschadigen dan is het eenvoudig te vervangen of de locatie van een schuifdeur niet bevallen, dan is dit, ook na drie jaar, zonder boren en of zagen, snel te verplaatsen. Schuifdeuren, led-verlichting, retourroosters, flush ramen, luchtbehandeling, esd vloerbedekking; ze vormen – één systeem – alles hoort bij elkaar. Een product dat zich in de praktijk heeft bewezen. Een vlakke strakke binnenafwerking tussen: plafonds, ramen en wandpanelen. Geen concessies; een cleanroom.



Bouw

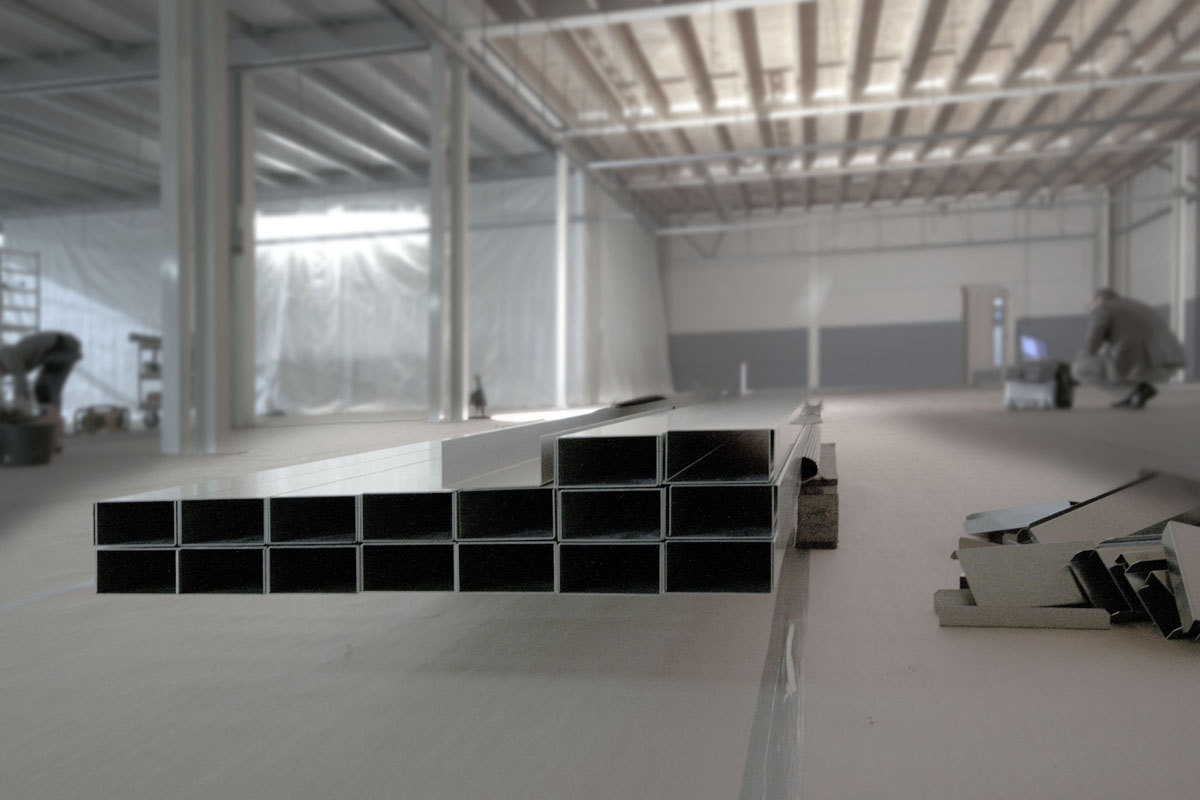

Tijdens de bouwfase maakt u kennis met het installatieteam van HIGHCARE; gespecialiseerde enthousiaste medewerkers die gewend zijn om samen te werken. Opvallend zijn de korte lijnen én de optimale informatieoverdracht via één contactpersoon – de projectmanager -. Dit is de aanpak van HIGHCARE. Industrieel wordt de cleanroom samengesteld en op de bouwplaats geassembleerd. Het bouwproces verloopt hierdoor snel.



<ISO 14644>



<FLUSH EN SANITAIR>



HIGHCARE hanteert het navolgende stappenplan:

• 1. Het startpunt is een eenvoudige handmatige ruwe schets

  Een schets is een eenvoudig en praktisch element om het ontwerpproces te starten: een praatstuk. Deze wordt vooraf door u gemaakt of we maken deze ad hoc tijdens het eerste gesprek. Tijdens deze bijeenkomst komen ook zaken aan de orde zoals waar de cleanroom komt te staan en hoe groot de diverse cellen bij benadering worden; zoals de productieruimte en de diverse luchtsluizen. In een cleanroom moet de gefilterde lucht zonder problemen elke plek in de ruimte kunnen bereiken. De materialen zijn geschikt voor deze omgeving. Wellicht bespreken we ook al het taakstellende budget en het gewenste moment van ingebruikname.

• 2. Vaststellen van de norm of classificatie van de cleanroom

  Het vaststellen van de norm of classificatie van de cleanroom en de branche zijn van belang voor het aantal ondersteunende voorzieningen zoals sluizen en aansluitingen voor lucht en electriciteit.
  Is alléén stof belangrijk (anorganische materie), of vormen ook micro-organismen (organische materie) een risico? Elke branche kent zijn specifieke eisen.


  <informatie ISO 14644>

• 3. De eerste tekening van HIGHCARE

  We vertalen uw schets in een 3D tekening, het schetsontwerp. HIGHCARE stuurt een hyperlink waarmee u deze digitale tekeningen kunt inzien. Via dit 3D program beweegt u via uw computer door de cleanroom. In nauw overleg optimaliseren we de cleanroom en zo ontstaat een definitief plan.

• 4. De basis voor een indicatieprijs

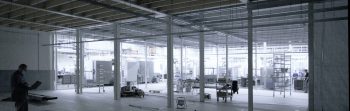

  Cleanrooms zijn unieke ruimtes en daarom verschillen de prijsniveaus per vierkante meter. Opdrachtgevers ontvangen graag in een vroeg stadium een kostenindicatie en willen geen meerwerk. Het 3D schetsplan is de basis om een bruikbare budgetprijs vast te stellen. Hierna volgt een conceptaanbieding voor een zelfstandig staand systeem, zogenaamd -box in box- inclusief de cleanroom installatie en exclusief utilities en gebouw gebonden kosten, zoals die voor de nutsbedrijven, locatie van de koelmachine en cv-ketel.

• 5. Engineering voor een vast percentage van de prijs; later te verrekenen met de aanneemsom.

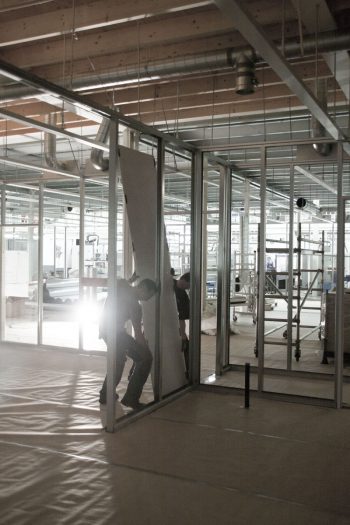

  HIGHCARE start op basis van een vaste vergoeding aan de engineering van de cleanroom. Dit noemen we de DQ-fase, design qualification, volgens een internationale werkwijze. De binnen-box wordt ontwerptechnisch geplaatst in het gebouw, de buiten-box. De prijs indicatie is gebaseerd op een stand-alone cleanroom exclusief aansluitleidingen en gebouwgebonden kosten.

• 6. Het vaststellen van de voorzieningen per ruimte

  Voor de DQ-fase is het van belang de gewenste aansluitmogelijkheden (utilities) te bepalen. Het gaat hier over het verbruik per afname punt, de gelijktijdigheid, de locatie op de wanden en in het plafond. We berekenen de lichtsterkte op werkbladniveau en de drukcascade tussen de ruimtes onderling. Ook belangrijk is de circulatievoud van de lucht.

• 7. Het bespreken en samenstellen van het definitieve ontwerp, de aanneemsom en de planning

  Aan het eind van de DQ-fase is de cleanroom volledig 3D gedimensioneerd en zijn alle gegevens bekend. In overleg met de opdrachtgever wordt de aanneemsom en het definitieve ontwerp vastgesteld. Het project is gereed om uit te voeren.
